【专家谈水环境】中小学游泳馆的池水处理和室内空气处理的设计(一)

主题：休闲水环境海水游泳池水处理设计

嘉宾：刘春生

摘要：国家高度重视中小学的体育和游泳运动，把它们作为主科进行考核。学校游泳馆的水处理和室内空气质量处理的设计要在符合现有国标和行标的基础上，设计和建造出更高标准的学校游泳池，满足中小学生的生理、健康和运动的需要。本文以重庆巴蜀中学游泳馆的水处理和室内空气处理为例，提出学校游泳馆设计的理念。

1.概述

国家中考重大改革——体育课已经成为第四大主科，并将游泳项目作为第一类考核项目。中考的录取计分科目将由语文、数学、外语加上体育4个科目构成，其他科目均称为选考科目，将体育上升到了与“语数外”三大主科同等的地位。

游泳不仅可以锻炼体能，还是一门求生技能，孩子从小学习游泳，对体型的塑造，身体素质的提升以及生存技能都有良好的帮助。

游泳项目的加入，教育部门，特别是学校与教师要肩负起更重的责任，对于体育设施的建设和维护、学生日常锻炼、人身安全以及考核标准的实施，需要学校、学生和家长三方的共同努力。

其实，将体育纳入中考内容，乃至“游泳”为中考体育项目，很多省市早就开始了。游泳进入体育中考的地区早已从上海，杭州，温州、福州、广州、深圳、江门、南宁、苏州、南通等城市开始，但是，各省市的体育中考都有自己的方式和项目。

学校游泳池主要是满足在校学生的游泳课和游泳考试，兼顾游泳培训、游泳运动和游泳比赛的功能，目前尚无学校游泳池统一完善的标准和规范。而对于游泳池池水的给水排水和室内空气处理的设计，现有建设行业标准《游泳池水质标准CJ/T244-2016》、《游泳池给水排水工程技术规程CJJ122-2017》和2019年版技术手册《游泳及游乐休闲设施水环境技术手册》，以及最新实施的国家标准《公共场所卫生指标限值要求 GB37488-2019》和《公共场所设计卫生规范 第3部分：人工游泳场所 GB 37489.3-2019》为设计指导。

本文以上述标准和技术手册为依据，介绍重庆巴蜀中学游泳池给水排水设计和室内空气处理设计。

2.重庆巴蜀中学游泳馆

重庆巴蜀中学是重庆市教委直属重点中学，位于重庆市渝中区，江山环抱，绿树成阴，芳草萋萋，花香四季，它还是北京大学首批校长实名推荐制中学、清华大学首批自主选拔“新百年领军计划”推荐资格中学。

重庆巴蜀中学已有80多年的办学历史。1933年，学校由原国民政府四川省主席王缵绪创办。1937年，原国民政府教育部指定为“优良中学”，国民政府主席林森亲题“成绩斐然”匾额。解放后，1950年学校由西南军政委员会接办，成为西南局干部子弟学校。1954年，西南大区撤销，学校交重庆市教育委员会管理。1978年，学校被确定为首批四川省重点中学。2003年，学校将眼光投向世界，成立了专门推进学校国际化进程的国际部。2010年，重庆市巴蜀中学校长获北京大学“中学校长实名推荐”资格。

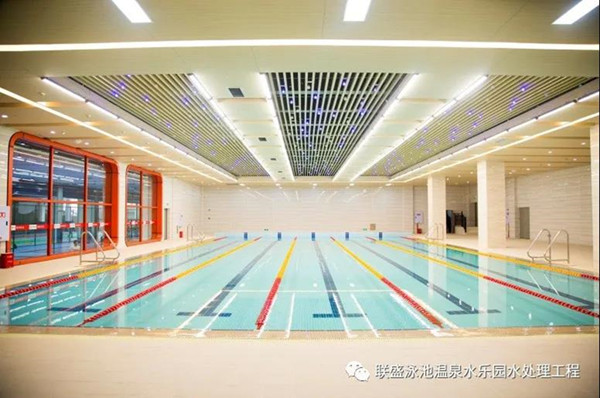

2019年巴蜀中学(本部)校区室内体育馆全面升级，成为了全国所有中学最大的室内体育馆，该体育馆包含一座竞赛标准游泳馆。

3.重庆巴蜀中学游泳馆水环境的考量

《游泳池给水排水工程技术规程》CJJ 122-2017中4.1.1规定：“游泳池必须采用循环给水的供水方式，并应设置池水循环净化处理系统。”池水循环净化处理工艺流程含有三大要素：循环、过滤和消毒。行业标准《游泳池水质标准》CJ/T244-2016对游泳池水质提出较高的要求。最新国标《公共场所卫生指标限值要求 GB37488-2019》对游泳池水质和室内空气质量都有要求。

巴蜀中学游泳馆的池水处理采用循环、过滤、消毒和加热的处理方式，室内空气采用除湿、热回收、空调和空气消毒处理。游泳馆的室内平面面积920㎡，高度4.1米。其中，游泳池为25×13.5米，水深1.2~1.8米。配置的系统有游泳池水处理系统、除湿系统、锅炉供热系统。

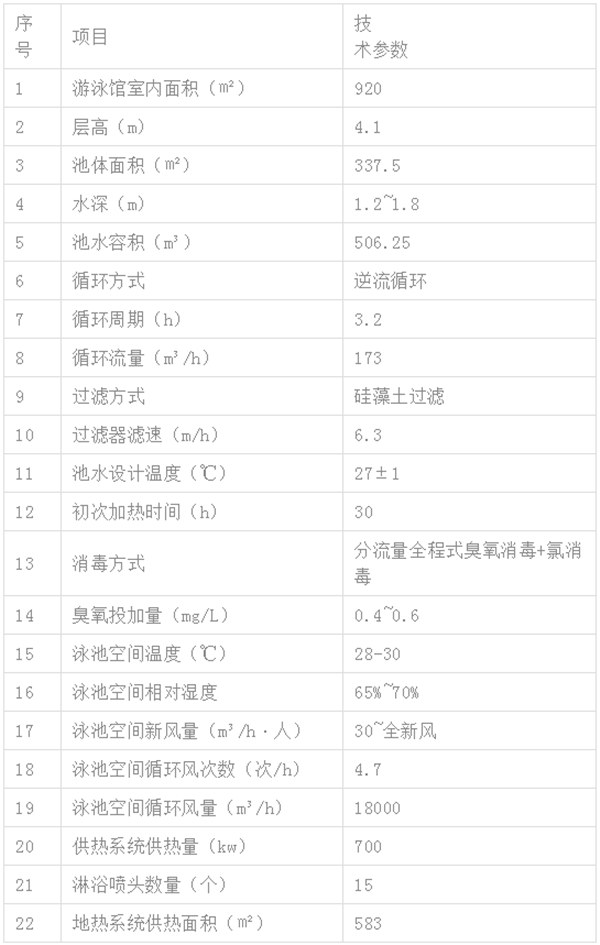

3.1系统设计技术参数

3.2池水水处理系统

重庆巴蜀中学游泳池水处理系统，采用的是逆流式循环水处理方式，烛式可再生硅藻土压力过滤，分流量全程式臭氧消毒+长效氯消毒，流体气动智能控制系统。设备配置满足《游泳池给水排水工程技术规程》CJJ122-2017中的规定，施工验收的游泳池水质达到了《游泳池水质标准》CJ/T244-2016水质指标标准，游泳池使用运行的水质满足国家标准《公共场所卫生指标限值要求》GB37488-2019。

3.2.1 逆流式循环水处理方式：

(1)能有效排除受污染最严重的表面水;

(2)过滤后的洁净水能均匀送至每个角落;

(3)保证不同水层、不同部位的洁净度、余氯量、PH值、水温均匀。

3.2.2 分流量全程式臭氧消毒+长效氯的消毒方式：

(1)臭氧杀菌能力更强，速度更快;

(2)臭氧可以有效的减少氯的投加量，减少三卤甲烷的产生;

(3)臭氧可以提高池水观感，使池水清澈透明;

(4)臭氧消毒副产物少;

(5)长效氯消毒保证了池水中的余氯量。

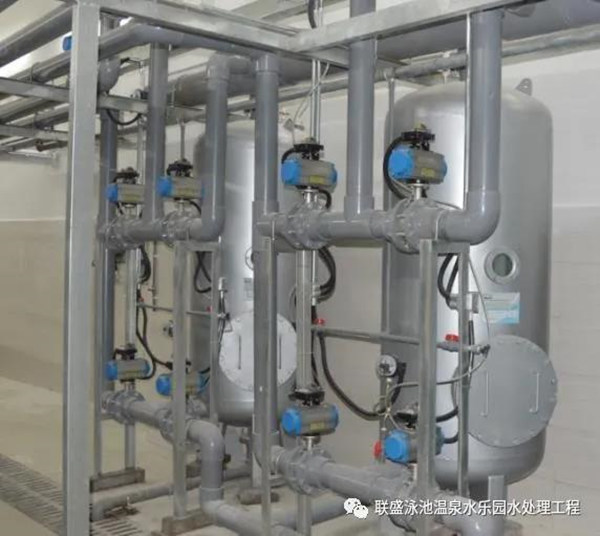

3.2.3烛式可再生硅藻土压力过滤：

(1)硅藻土是以蛋白石为主要矿物成分的硅质生物沉积岩，即单质细胞水生植物硅藻遗骸沉积物质，通过分离去除杂质、高温焙烧等科学加工，制成的具有多孔、比表面积大、化学性质稳定、用作过滤介质的粉状物质;

(2)硅藻土具有机械筛滤作用、吸附截留作用，能有效的截留水中杂质.;

(3)过滤精度高，滤后出水浑浊度接近0.10NTU;

(4)无需投加混凝剂，可减少氯消毒药剂的投加量，降低了消毒副产物的风险;

(5)COD及TOC滤除率在10%左右;

(6)对细菌、大肠杆菌的滤除率不低于98.5%;

(7)可以有效的去除隐孢子虫和贾第鞭毛虫;

(8)硅藻土可再生重复使用，节约滤料;

(9)烛式可再生硅藻土压力过滤器体积小、过滤面积大，节约机房占地空间;

(10)烛式可再生硅藻土压力过滤器反冲洗周期长，强度低，有效的节约用水;

(11)过滤器采用S30408奥氏不锈钢材质，防腐性能好，使用寿命长。

3.2.4 流体气动智能控制系统

本项目PLC控制执行器采用的气动执行器，相比于电动执行器，气动执行器更适用于游泳池水处理系统：

(1)超强的剪切能力、开关速度快、精度高、结构简单、易维护;

(2)动作过程因气体本身的缓冲特性，不易因卡顿而损坏;

(3)额定流量系数大，可调比大，密封效果好，调节性能灵敏;

(4)在断电后，气动阀可恢复原位，不会因断电而造成池水倒流淹没机房，也不会因系统再次通电运行而造成设备损坏。
