【专家谈水环境】南京溧水高级中学游泳馆池水处理和室内空气处理的设计(一)

主题：南京溧水高级中学游泳馆池水处理和室内空气处理的设计

嘉宾：刘春生

摘要：中学游泳馆游泳池水处理设计和室内空气处理的设计要求分散在多个标准、规范和图集里，根据学生的身心发育的特点，满足学校特定环境和特殊要求，在节水节能、绿色环保、智能控制和安全运行等等方面还有创新，本文给出了南京溧水高级中学游泳馆池水处理和室内空气处理的案例。

1. 概述

随着我国社会的经济发展和人们生活水平的不断提高，人们对加强体育锻炼、提高身体素质的意识不断增强，全民健身的浪潮席卷全国，体育已经融入了人们的日常生活。各级政府都在不断地提高对公共体育设施的投资，游泳场馆也在大量地兴建。区别于传统的体育锻炼项目，游泳不但可以锻炼自身身体素质，也可以作为野外的一种求生技能，被越来越多的人接受、热爱和坚持。

2018年，国家为了提高学生的身体素质和自救能力，先是下发了普及学生游泳教育的文件，后又将游泳项目作为第一类考核项目纳入了全国中考考核中。

此次中考体育项目的改革无论对于普通学生还是体育特长生来说都是一件有利的事情。除了书本内容的学习，学生们可以将更多的时间分给体育运动，劳逸结合更有利于身体健康。对于体育考核项目，也有了更多自主的选择，将兴趣与特长相结合更有利于成绩的提高。

如今，国家对于中学生体育的重视程度越来越高，和跑步项目一样，游泳项目已经上升为同等重要的位置。游泳不仅可以锻炼身体、强化体质，更是一门求生技能。

而对于游泳池池水的给水排水和室内空气处理的设计，现有建设行业标准《游泳池水质标准CJ/T244-2016》、《游泳池给水排水工程技术规程CJJ122-2017》和技术手册《游泳及游乐休闲设施水环境技术手册》，以及最新实施的国家标准《公共场所卫生指标限值要求 GB37488-2019》和《公共场所设计卫生规范 第3部分：人工游泳场所 GB 37489.3-2019》为设计指导。

本文以上述标准和技术手册为依据，介绍江苏省溧水高级中学游泳馆游泳池给水排水设计和室内空气处理设计。

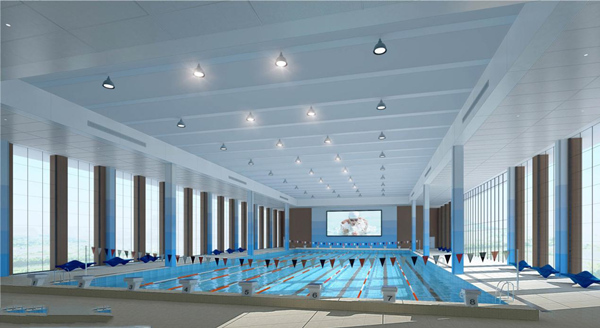

图1 南京溧水高级中学游泳馆

2. 江苏省溧水高级中学游泳馆

江苏省溧水高级中学创建于1933年，1980年学校被省政府命名为首批办好的江苏省重点中学，1992年学校被省政府重新确定为江苏省首批重点中学，2004年7月，学校高质量晋升为江苏省四星级高中。

学校占地总面积133334M2，生均占地34.90M2，建筑总面积64205M2，生均占建筑面积16.80M2，以其高雅别致的建筑格局被评为“江苏省中小学十五期间精品建筑”;绿化总面积79000M2，生均绿化用地20.69M2，以其宜人清幽的绿化环境被评为“江苏省绿色学校”“江苏省园林式单位”。

省溧中学脉绵延，人杰地灵，有着醇厚的文化氛围和悠远的育人传统。学校先后被确定为“南京市科技教育特色学校”、“南京市体育(田径)特色学校”、“南京市教育科学研究基地学校”、“江苏省现代教育技术实验学校”、“江苏省教育国际交流项目学校”、“教育部信息中心观测基地”及溧水县“第二届师德先进群体”。先后被南大、东大、华中科大、西北工大等十所省内外名校确定为优秀生源基地，学校多次被评为省、市文明单位，成功举办各类省级和国家级教育教学活动。

着力改善办学条件，用心营造一流的育人环境，为师生全力打造一流的学习、工作和生活环境。学校在四星级高中创建并通过的基础上，逐年增加教育教学投入。在2018年学校进行了一期扩建项目，主要新建了综合楼和体育馆。体育馆包含了一座竞赛标准泳池，成为了南京第一所拥有自己竞赛标准泳池的高中。

3. 江苏省溧水高级中学游泳馆水环境的考量

《游泳池给水排水工程技术规程》CJJ 122-2017的强条4.1.1规定：“游泳池必须采用循环给水的供水方式，并应设置池水循环净化处理系统。”池水循环净化处理工艺流程含有三大要素：循环、过滤和消毒。行业标准《游泳池水质标准》CJ/T244-2016对游泳池水质提出较高的要求。最新国标《公共场所卫生指标限值要求 GB37488-2019》对游泳池水质和室内空气质量都有要求。

江苏省溧水高级中学游泳馆的池水处理采用逆流循环方式、石英砂过滤、臭氧消毒配合长效氯消毒和空气源热泵加热的处理方式，室内空气采用除湿、热回收、池厅空气温度制冷、制热处理。游泳馆的室内平面面积2045㎡，高度6.2米。其中，游泳池为50×21米，水深1.5米。配置的系统有游泳池水处理系统、除湿系统、空气源热泵供热系统。

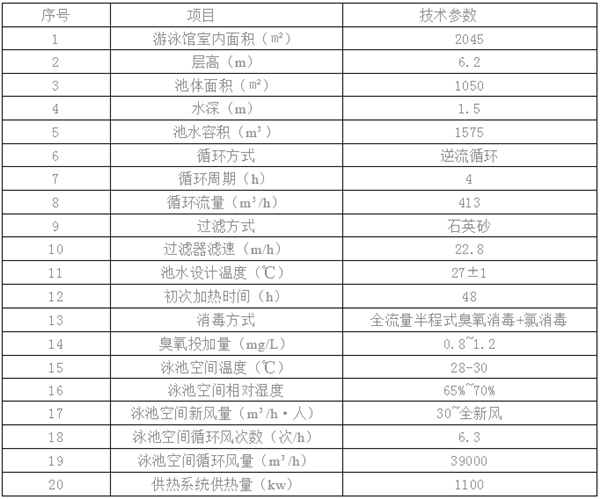

3.1 系统设计技术参数

3.2 池水水处理系统

江苏省溧水高级中学游泳馆水处理系统，采用的是逆流式循环水处理方式，石英砂过滤器，全流量半程式臭氧消毒+长效氯消毒。设备配置满足《游泳池给水排水工程技术规程》CJJ122-2017中的规定，施工验收的游泳池水质达到了《游泳池水质标准》CJ/T244-2016水质指标，游泳池使用运行的水质满足国家标准《公共场所卫生指标限值要求》GB37488-2019。

3.2.1 逆流式循环水处理方式：

(1)能有效排除受污染最严重的表面水;

(2)过滤后的洁净水能均匀送至每个角落;

(3)保证不同水层、不同部位的洁净度、余氯量、PH值、水温均匀。

3.2.2 全流量半程式臭氧消毒+长效氯的消毒方式：

(1)臭氧杀菌能力更强，速度更快;

(2)臭氧可以有效的减少氯的投加量，减少三卤甲烷的产生;

(3)臭氧可以提高池水观感，使池水清澈透明;

(4)臭氧消毒副产物少;

(5)长效氯消毒保证了池水中的余氯量。

3.2.3石英砂过滤器：

(1)石英砂是天然的二氧化硅惰性介质，坚固耐用，寿命长，而且石英砂滤料货源充足，价格低廉，并能适应水质变化大的要求，滤后水质相对稳定，操作简单。

(2)属于国际认可多年的游泳池水处理过滤方式，国际及国内奥林匹克游泳场馆现都在使用该种方式。《游泳池给排水设计规程》主选方式。

(3)设备性价比合理。

(4)设备运行经多年使用验证，运行稳定，使用寿命较长。

(5)过滤速度属于中速过滤，过滤精度可达到国际使用标准，在高人流时水质仍可达标。

(6)滤料可再生，过滤砂罐材质可根据需求进行选择，通常为不锈钢材质和玻璃钢材质，二者都耐腐蚀、耐压力。

(7)维护费用较低，更换比较方便。

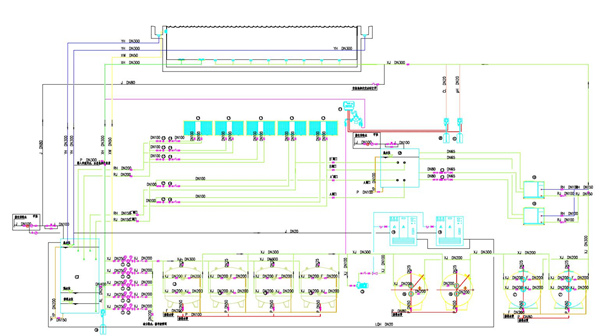

图2 南京溧水高级中学游泳池水处理工艺流程图

下期文章将继续为你解析南京溧水高级中学游泳馆室内空气处理系统和池水供热系统设计的内容，请您持续关注联盛，欢迎在本文下方留言评论，联盛与您一起交流。
